عرشه فولادی چیست و چگونه کار می کند؟

عرشه فولادی

عرشه فولادی چیست و چگونه کار می کند؟

در طراحی سازه‌های فولادی، چه چند طبقه و چه تک طبقه، باید به اجزای مختلفی توجه کرد.
مهندس سازه باید عواملی مانند اسکلت، دیوارها، سقف، کف و موارد دیگر را در نظر بگیرد.

یکی از اجزای اصلی سیستم‌های کف، عرشه فولادی است.
روش‌های مختلفی برای طراحی و ساخت یک سیستم عرشه فولادی محکم‌تر وجود دارد، اما همه گزینه‌های طراحی ایده‌آل نیستند.

اکثر روش‌های تقویت سیستم کف، نیازمند اضافه کردن وزن اضافی هستند که این امر بر سایر اجزای ساختمان، مانند اسکلت فولادی، تأثیر منفی می‌گذارد.

سیستم‌های کفپوش عرشه فولادی مرکب راه‌حلی برای این مشکل ارائه می‌کنند.
مزیت اصلی این نوع سیستم‌ها، تقویت کف بدون اضافه کردن وزن اضافی است.

عرشه‌های کفپوش عرشه فولادی مرکب در انواع مختلف پروفیل، ضخامت و طول موجود هستند.
هر نوع پروفیل و ضخامت برای دال‌های بتنی با کاربری‌های خاص طراحی شده و مقاومت‌های متفاوتی را ارائه می‌دهد.

با توجه به تنوع نیازها در پروژه‌های مختلف، برخی از مناطق ممکن است به استحکام بیشتری نیاز داشته باشند که این امر استفاده از ضخامت بالاتر یا نوع پروفیل متفاوت را ضروری می‌کند.

در این مقاله به موارد زیر خواهیم پرداخت:

عرشه فولادی کف مرکب چیست؟
انواع عرشه فولادی کف مرکب
جایگزین‌های عرشه فولادی کف مرکب
مزایای عرشه فولادی کف مرکب





کاربرد عرشه فولادی

عرشه‌های فولادی در طیف وسیعی از کاربردهای تجاری و صنعتی، از جمله کف‌سازی، سقف‌سازی و قالب‌بندی بتن، مورد استفاده قرار می‌گیرند.
این نوع عرشه‌ها را می‌توان در ساختمان‌های بلند، فرودگاه‌ها، مدارس، بیمارستان‌ها، کازینوها و دفاتر فناوری پیشرفته نصب کرد.
نصب عرشه فولادی باید با استفاده از نقشه‌های دقیق میدانی که الزامات پروژه را در نظر می‌گیرند، انجام شود.

علاوه بر کاربردهای ساختاری، می‌توان از عرشه‌های فولادی برای سقف و کف‌های فولادی، عرشه‌های فلزی عایق صدا و کفپوش‌های آلومینیومی نیز استفاده کرد.
اتصال عرشه‌ فولادی به اعضای فولادی با استفاده از جوشکاری و پین‌های فعال پودری انجام می‌شود.
در مکان‌های ناودانی برشی و لبه‌های جانبی عرشه، از پیچ برای اتصال عرشه‌های فلزی کامپوزیت استفاده می‌شود.

پروفیل عرشه فولادی که معمولاً با استفاده از فرآیند رول فرمینگ از ورق های فلزی بزرگ ساخته می شود، به دلیل شکل آجدار یا موجدار خود شناخته شده است.
این نوع عرشه به عنوان کفپوش و همچنین برای ایجاد پایداری بیشتر در قاب های سازه ای مورد استفاده قرار می گیرد.
عرشه فولادی، به دلیل اقتصادی بودن و سهولت نصب، انتخابی محبوب در بین سازندگان است.

عرشه کف مرکب چیست ؟

عرشه‌ی کف مرکب فلزی نوعی سازه‌ی پوششی برای کف است که از ورق‌های فلزی با برجستگی‌هایی در دو طرف (شیارها) با فواصل منظم تشکیل شده است.
این برجستگی‌ها به بتن اجازه می‌دهند تا در هنگام سفت شدن، با فلز عرشه پیوند محکمی برقرار کند.
تفاوت اصلی عرشه‌ی کف با عرشه‌ی سقف در همین برجستگی‌ها است؛ عرشه‌ی سقف فاقد این برجستگی‌ها می‌باشد.

پس از اتمام فرآیند خشکی بتن، عرشه‌ی فلزی و بتن به یک واحد یکپارچه تبدیل می‌شوند و عرشه‌ی کف مرکب فلزی را تشکیل می‌دهند.
استحکام این سازه‌ی مرکب جدید بیشتر از مجموع استحکام دو بخش مجزای آن (فلز و بتن) است.

FormLok™ چیست؟

FormLok™ یک طرح برجسته است که روی پنل های کفپوش فلزی Verco ایجاد می شود.
این طرح برجسته برای هر نوع پروفیل کفپوش کامپوزیت فلزی متفاوت است.
استحکام هر پنل کف کامپوزیت با آزمایش طرح FormLok آن محاسبه می شود.

انواع عرشه کف کامپوزیت فلزی

عرشه‌های کف کامپوزیت فلزی در انواع مختلفی با پروفیل‌های گوناگون ارائه می‌شوند که هر کدام از نظر استحکام، ویژگی‌های خاص خود را دارند.
عرشه‌های کف کامپوزیت فرملاک در سه عمق مختلف تولید می‌شوند که هر کدام امکان استفاده از ضخامت‌های مختلفی از دال بتنی را فراهم می‌کنند.
در ادامه به انواع مختلف عرشه‌های کف کامپوزیت فرملاک می‌پردازیم:

کفپوش فلزی مرکب 1 ½ اینچی نوع B-36 فرملاک

فرم‌لاک نوع B-36 یک عرشه با پروفیل پایین است.
این عرشه دارای عمق 1.5 اینچ و عرض پانل 3 فوت (حدود 91 سانتی‌متر) می‌باشد.
این نوع عرشه امکان استفاده از ضخامت اسلب بتن با وزن نرمال بین 3.5 تا 7.5 اینچ (حدود 9 تا 19 سانتی‌متر) را فراهم می‌کند.
از این نوع پنل عرشه در دهانه‌های کوتاه استفاده می‌شود.

عرشه فولادی کامپوزیت نوع W2-36 Formlok

این پنل با عمق 5 سانتی‌متر و عرض 91 سانتی‌متر، برای استفاده با دال‌های بتنی با وزن معمولی بین 10 تا 20 سانتی‌متر مناسب است.
پنل FormLok W2-36 به دلیل عمق بیشتر، در مقایسه با پنل‌های 3.8 سانتی‌متری، امکان استفاده از دهانه‌های بلندتر را فراهم می‌کند.

عرشه فلزی کامپوزیت نوع W3-36 Formlok

پنل عرشه فولادی نوع W3-36 FormLok با عمق 7.6 سانتی‌متر و عرض 91.4 سانتی‌متر، یک پنل عرشه بلند است که می‌تواند دال‌های بتنی با وزن معمولی با ضخامت بین 12.7 تا 22.9 سانتی‌متر را تحمل کند.

عرشه فلزی کامپوزیت نوع N-24 Formlok

پنل FormLok نوع N-24 نوع دیگری از پنل های عرشه فولادی با عمق 3 اینچ (7.6 سانتی متر) است.
عرض این پنل ها فقط 24 اینچ (61 سانتی متر) می باشد و برای استفاده در کف هایی با دهانه های بلند مناسب هستند.
این نوع پنل ها امکان استفاده از دال بتنی با وزن معمولی به ضخامت 5 تا 9 اینچ (12.7 تا 22.9 سانتی متر) را فراهم می کنند.

عرشه فلزی کامپوزیت نوع N3-32 Formlok

نوع N3-32 FormLok یکی دیگر از گزینه ها برای پنل های با عمق ۳ اینچ (۷.۶ سانتی متر) می باشد.
عرض این پنل ۳۲ اینچ (۸۱ سانتی متر) بوده و برای کف سازی با دهانه های بلند نیز کاربرد دارد.
این نوع FormLok امکان استفاده از بتن با وزن نرمال به ضخامت ۵ تا ۹ اینچ (۱۲.۷ تا ۲۲.۹ سانتی متر) را فراهم می سازد.

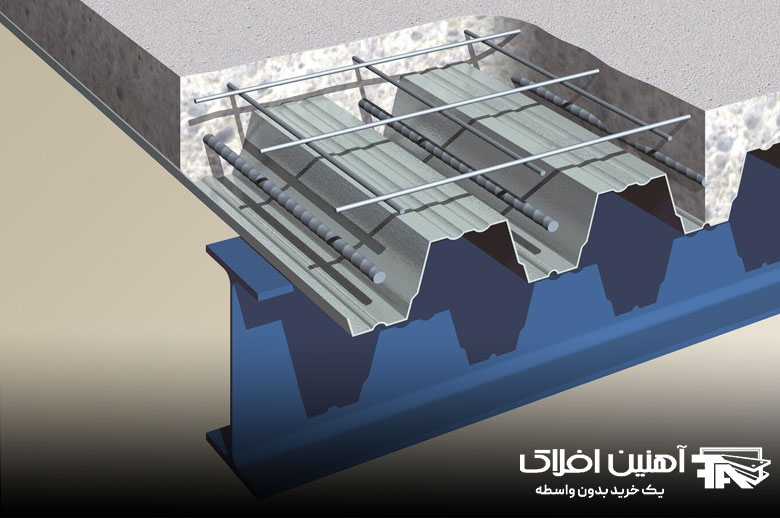

عرشه فولادی

کف عرشه فلزی مرکب

عرشه‌های کف فلزی مرکب را می‌توان با دو نوع اتصال لبه کناری (Side Lap) تولید کرد:

اتصال لبه کناری استاندارد با درگیر شدن لبه‌ها (Interlocking)

این نوع اتصال رایج‌ترین روش بوده و در آن لبه‌های کناری عرشه با استفاده از پانچ دکمه‌ای (Button Punch)، پانچ لاک (PunchLok) یا جوشکاری درز بالایی (Top Seam Weld) به هم چفت می‌شوند.
نحوه اتصال لبه‌ها در نقشه‌های پروژه مشخص خواهد شد.

اتصال لبه کناری با پیچ (Screw Fastened)

در این روش، لبه‌های کناری عرشه با استفاده از پیچ و مهره به یکدیگر متصل می‌شوند. این روش برای دهانه‌های کوتاه‌تر یا زمانی که نیاز به دسترسی آسان به زیر عرشه باشد، مناسب است.

جایگزین های عرشه فولادی مرکب برای کف سازی

اگر به دنبال افزایش استحکام کف سازی خود هستید، علاوه بر استفاده از عرشه فولادی مرکب، گزینه های دیگری نیز در اختیار دارید:

استفاده از عرشه فولادی با ضخامت بیشتر: با استفاده از عرشه ضخیم تر، استحکام کف را بدون افزایش وزن زیاد، بالا می برید.

کاهش فاصله تیرهای فرعی: با نزدیکتر کردن تیرهای فرعی فولادی به یکدیگر، دهانه عرشه کاهش یافته و در نتیجه استحکام افزایش می یابد.

افزایش ابعاد تیرهای فرعی: با افزایش سایز تیرهای فرعی، ظرفیت باربری آن ها بیشتر شده و در نتیجه استحکام کف سازی تامین می گردد.

استفاده از میلگرد در بتن: قرار دادن میلگرد در بتن کف، به طور قابل توجهی استحکام آن را افزایش می دهد.

استفاده از عرشه فولادی با عمق بیشتر: عرشه های عمیق تر به دلیل شکل هندسی خود، از استحکام بالاتری برخوردار هستند.

افزایش ضخامت بتن ریزی: افزایش ضخامت بتن، مستقیما بر استحکام کلی کف تاثیر می گذارد.

نکته مهم:

باید توجه داشته باشید که اکثر گزینه های ذکر شده، منجر به افزایش وزن کلی کف می شوند.
این افزایش وزن، اثر زنجیره ای داشته و نیازمند تقویت ستون ها، اتصالات و فونداسیون است.
در ساختمان های بلند مرتبه، این مشکل تشدید شده و هزینه های ناشی از وزن اضافی به میزان قابل توجهی بالا می رود.
بنابراین، انتخاب گزینه مناسب مستلزم توجه همزمان به استحکام و وزن نهایی کف سازی است.

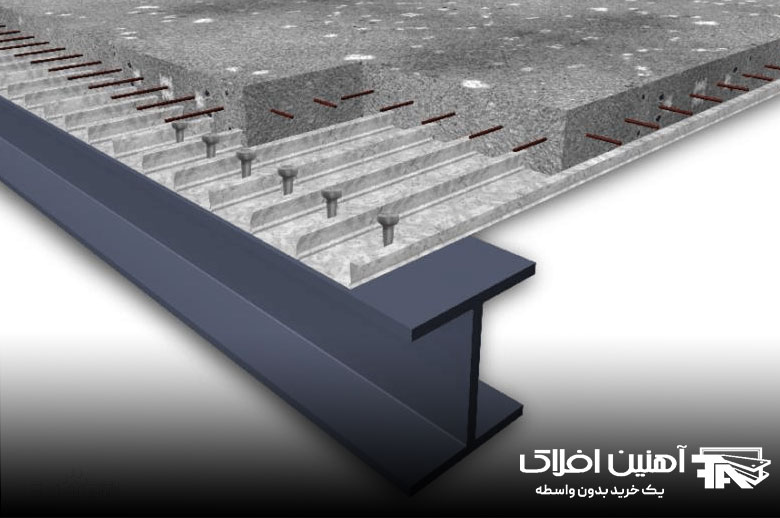

عرشه فولادی

مزایای عرشه فولادی مرکب

استفاده از عرشه فولادی مرکب مزایای قابل توجهی به همراه دارد.
اولین و مهمترین مزیت، افزایش  استحکام است.
همانطور که اشاره شد، برجستگی‌های FormLok با ایجاد چسبندگی بین بتن و ورق فولادی در هنگام خشک شدن بتن، منجر به افزایش استحکام کلی سیستم می‌شوند.

دومین مزیت این است که برجستگی‌های FormLok وزن اضافی به سازه تحمیل نمی‌کنند.
وزن یک ورق بدون برجستگی و یک ورق با برجستگی FormLok کاملا یکسان است.
اما باید به خاطر داشته باشید که حتی وزن کم هم در بخش‌های مختلف سازه باید محاسبه شود.
این موضوع اهمیت ویژه‌ای به برجستگی‌های FormLok در تقویت سیستم کف بدون افزایش وزن می‌دهد.

هزینه نیز یکی دیگر از مزایای استفاده از عرشه فولادی FormLok است.
هزینه اضافه کردن برجستگی FormLok تنها ۱ سنت به ازای هر فوت مربع (یا ۱ دلار به ازای هر ۱۰۰ فوت مربع) است.
این برجستگی‌ها با هزینه‌ای بسیار پایین، استحکام عرشه فولادی مرکب را به طور قابل توجهی افزایش می‌دهند.

نصب عرشه فولادی

استفاده از سیستم‌های دال‌های بتن مسلح روی عرشه‌های فولادی مزایای متعددی از جمله صرفه‌جویی در زمان و هزینه را به همراه دارد.
سرهای قالب‌بندی شده اتصالات و لبه‌های منظمی را ایجاد می‌کنند و کل عرشه برای جلوگیری از نشت بتن و هدر رفتن رطوبت از سطح زیرین، در برابر آب عایق می‌شود.
تنوع طرح‌های ارائه شده توسط تولیدکنندگان، امکان انتخاب ترکیب مناسب عرشه، بتن و آرماتور برای برآورده کردن هر نوع مشخصاتی را فراهم می‌کند.
با توجه به استحکام مورد نیاز، طراحی اسکلت ساختمان، سطح سقف دلخواه و امکانات موجود، می‌توان از بین طرح‌های مختلف موجود، طرح مناسب را انتخاب کرد.

برای ساخت عرشه فولادی که در برابر آتش مقاوم باشد، باید کف و سقف ها به طور مناسب طراحی و اجرا شوند.
مقاومت در برابر آتش را می توان با استفاده از روش های مختلفی برای بتن آرماتور عرشه فولادی ایجاد کرد.
علاوه بر این، سازندگان باید اطلاعاتی را برای کاهش انتقال صدا به ساکنین ارائه دهند.

برای اتصال عرشه به تیرها از روش جوش استفاده می شود. تولید کنندگان قطعات مختلفی از سخت افزار را برای چسباندن و آویزان کردن عرشه ارائه می دهند.
برخی از لوازم جانبی موجود عبارتند از بست های جانبی پیچی، زبانه های آویز بدون سوراخ و زبانه های آویز سوراخ دار.

هنگام قرار دادن بتن، باید دقت کرد که از بارگذاری بیش از حد عرشه یا اعضای سازه ای نگهدارنده جلوگیری شود.
فقط پس از بررسی ظرفیت بار اعضای سازه و عرشه، می توان تجهیزات حمل و نقل سنگین، بسته های عرشه فولادی یا هر بار ساختمانی دیگر را بر روی سقف قرار داد.
